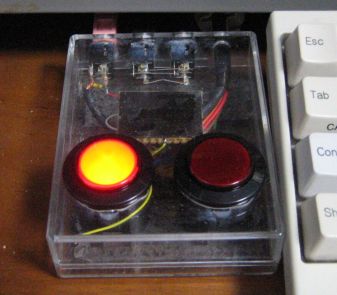

PTT-Ctrl

概要 †

PC用（Skype用）ヘッドセットや、通常のオーディオ用マイクをRIGに繋ぐためのPTT制御。
アドニスのスタンドマイクのように、PTTボタンとLOCKボタンを有する。
動作はアドニスと同じで、PTTボタンは押している間だけ送信。
LOCKボタンは押すと送信ロック、PTTボタンを押すと解除になる。

使用部品 †

• 制御チップ
  PIC12F675 内蔵クロック使用
• プッシュスイッチ
  秋月で売っている、無接点の照明付きプッシュスイッチ

回路（PTTコントロール部） †

回路（マイクアンプ部） †

ソフトウエア †

今後 †

タイマーを組み、連続送信時間を制限できるようにしたい。
送信開始後3分に達するとボタンを点滅させ、その30秒後に送信OFFとする。

メモ †

• PIC12F675のTMR0モジュールは、パーザ256、カウンタ256なので、内部クロックでは16.8秒までしか数えられない。これを超えるにはさらにカウンターを組み合わせる必要がある。8bitカウンター併用で16.8*256=4295sec(71分)
