MFJ-1026

MFJ-1026 Deluxe Noise Canceling Signal Enhancer †

基本的な使い方 †

ノイズ受信アンテナ（AUX）の設置 †

• AUXアンテナ端子に、広帯域でQの低いノイズ受信用アンテナを接続する
  このアンテナはDXの信号を受信してしまっては意味が無いので、打ち上げ角が高い方がFB。
  ロングワイヤーを雨樋に沿って張る程度で良いだろう。
  地上高は低く、MAINアンテナと偏波面が同じ（MAINが水平DPなら、AUXも水平に）張り方をすると良い。
• AUXアンテナを使用するため、フタを開けてジャンパーを変更する。
  標準ではロッドアンテナを使用する設定になっている。
  • JMP1にジャンパーチップを付けるとPre-AMPが最大感度となる。
  • JMP2(2-3)にジャンパーチップを付けると、上記より控えめの感度になる。

操作方法 †

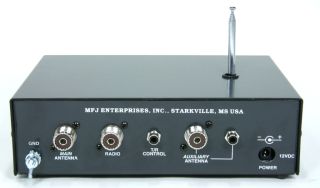

1. AUXアンテナ、MAINアンテナ、トランシーバー、電源を接続する。
   トランシーバーに受信アンテナ端子がある場合は、それを経由するのが良い。
   FT-2000の場合は、MAINアンテナをFT2KのANT-1に、AUXアンテナをMFJのAUX-ANTに、FT2KのRX-OUT(BNC)をMFJのMAIN-ANTに、MFJのRADIOをFT2KのRX-ANTに繋ぐ。この接続であればMFJのT/Rを使わなくて済む。
   外部端子が無いトランシーバーの場合は説明書通りにMAINアンテナに割り込ませる接続になるが、この場合はRIGのSTBY端子（送信時GNDになる）とMFJのT/Rを必ず接続する。

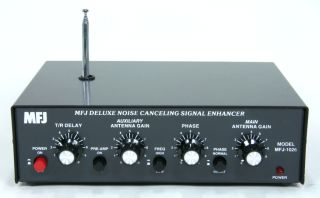

2. T/R CONTROLを最大値に、POWERスイッチをリリースしてOFFに、AUXILIARY ANTENNA GAINを最小値に設定する。
3. 7〜12MHｚで使用する場合のみFREQスイッチをプッシュロック（HIGH）する。
   7MHz未満ではFREQスイッチをロック解除（LOW）する。
4. MAIN ANT GAINを最大値にする。
5. 強くて安定した信号を探して受信する。
6. MFJのPOWERをONにする。右端の赤LEDが光る。
7. トランシーバーのSメーターを見て、その値を覚える。
8. MAIN ANT GAINを減少させてゆき、Sメーターが変化するのを確認しながら最小値に設定する。
9. AUX ANT GAINを増加させる。聞こえてくるのはAUX ANT（ノイズアンテナ）で受信した信号。
10. STEP-7で覚えたSメーター値と同じか少し大きくなる位置にAUX ANT GAINを設定する。
11. Sメーターを見ながらMAIN ANT GAINを増加させてゆき、Sメーター値が変化するところに設定する。
12. PHASEを調整し、信号強度が最小になるように設定する。もし、最小点（NULL POINT）が出ない場合は、PHASEスイッチを切り替える。
13. PHASEとMAIN ANT GAINを交互に調整して最良点を探す。

• 注意事項
  • MAINアンテナとAUXアンテナが近いと、内部のランプヒューズ（ヒューズ代わりに入っている電球）が切れることがある。ハイパワー時には注意が必要。


効果 †

• 160mバンド　【◎】
  • MAINアンテナは80m用のマイクロバートを流用
  • AUXアンテナはシャック（2階）の窓から地面まで垂らしたLW
  • MAINアンテナとSUBアンテナの位置関係は、家の裏と表
  • 自宅または隣接している家で使っているエアコンのインバーターからと思われるノイズ（出たり止まったり）が完全に消えた。メーター読みでS7のノイズがS0まで下がり、埋もれていた信号がSOLID CPIになった。
  • AUX-GAIN(2)、Pre-OFF、FREQ(Low)、PHASE(Normal/0-4)、MAIN-GAIN(10)

• 80mバンド　【×/？】
  • MAINアンテナはマイクロバート
  • AUXアンテナはシャック（2階）の窓から地面まで垂らしたLW
  • 効果は確認できていない（AUXアンテナの張り方が悪いと思う）

• 40mバンド　【△】
  • MAINアンテナはルーフタワーの730V-1（V型短縮DP）
  • AUXアンテナはタワーのグラスファイバーステーに沿わせたBB6W
  • インバーターノイズが消えたが、変化量はSで2程度で効きは甘い
  • AUX-GAIN(10)、Pre-ON、FREQ(High)、PHASE(Normal/8)、MAIN-GAIN(8-10)

メモ †

• MAINアンテナで聞こえず、SUBアンテナでのみ聞こえるノイズは、目的と逆にノイズを増強する機械になってしまう。ノイズアンテナがノイズ源に近すぎるのは問題になる。
