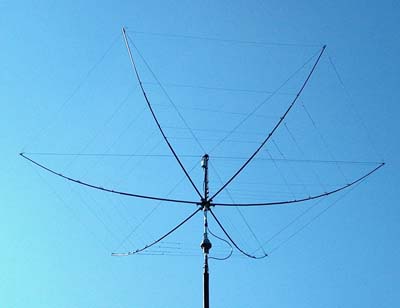

おちょこ傘

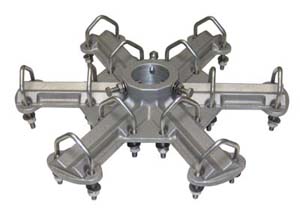

堅牢なハブ
- 回転半径は3.5m弱
- センターポールはアルミとグラスを継ぐ
- 上のグラスポールは約32Φ
- 下のアルミポールは約35Φ
- 730V-1の回転半径は90度で4m、180度で5.1m
- 軽いモビホなら上に付けられそう
Ex) DIAMOND SG9500N 長さ1m 144/430/1200 Nコネ
同社のモービルアンテナ取付金具BK-10が使える。(説明書と上下逆にしないとモビホの胴がぶつかる)
NJ8Lに8DFB繋いで使って下し、NJ-NJで10DSFAに中継して室内に引き込む。
- ソーターバランをFT240-43で作成して給電部に入れる。巻きつける同軸はテフロン。
- マストの根本で組み立ててたくし上げるには、長いUボルトが必要
- パイプを平行に固定するにはUボルト2本と金具で大丈夫かな・・・
異径足場パイプクランプが使えそう。調査中。
- 取り付けに苦労しそう。35Φ〜48.5Φの異径ジョイントがあれば綺麗にいくけど、高所作業車がないとメインマストに上から挿せないと思う。
