40mポケットラジオ

概要 †

貴田電子設計のキットKEM-RX7を使い、秋月の一番小さなアクリルケースに組み込みました。

構成 †

• 受信機本体
  KEM-RX7
• 電源
  006P 9V（昔のラジオに良く使われていた四角い電池）
• IFの狭帯域化
  CFを付属の±15KHz仕様から±3KHz仕様のものに交換
• アッテネータ
  連続可変から、スイッチON/OFFによる固定ATT切り替えに変更
• AF出力
  ステレオイヤホン対応（モノラルタイプもそのまま挿せる）
• アンテナ入力
  BNCジャック（ちょっとしたこだわり）
• ケース
  秋月のSK-5（外寸：90×70×24）

製作のポイント †

• ボリュームに付属のものを使用すると、電池が基板と干渉します。つまり、ケースの内寸がわずかに足りません。基板を前後共0.5mm程ヤスリで削りました。
• 基板の固定は厚手の両面テープ。底面にねじ穴を開けたくなかったので。
• CFは付属のものと±3KHzのモノでは雲泥の差です。できればもっと狭いほうが良いですが、セラミックでは3KHzが限界でしょう。
• 電源にマンガン電池を使うとAF段が発振気味になりました。付属の追加コンデンサ100uFではちょっと不足気味だったので、300uFを4558の電源ピンに直付けしました。
• ステレオイヤホンに対応させたかったので、L/Rともに22Ωの抵抗をシリーズに挿入し、KEM-RX7のAF出力にまとめて繋ぎます。抵抗を入れておけば、モノラルプラグを挿されてもショートしないので音がちゃんと出ます。
• ATTはパイ型とかにこだわる必要は無いです。この程度の受信機はいい加減で問題なし。
• 3端子REGを使って5V供給をしています。

作って感じたこと †

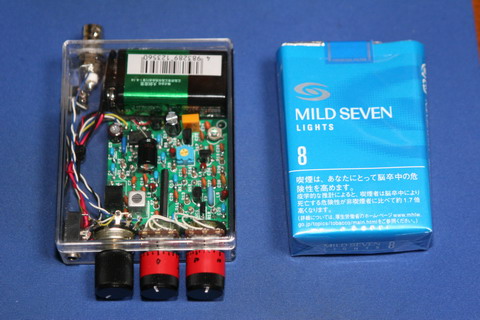

• タバコサイズはFB！ TH-F7を持っていくより軽い。VX-3はCW/SSBが聞けない。
• アンテナコネクタは前面にあったほうが良いかも。でも、背面にしか場所が空いてなかった。FINEつまみをなくせば入るけど・・・　FINEはCWを聞くときに便利です。
• パイロットランプは付けておきたい。イヤホン専用なので切り忘れがありそうです。
• ケースを塗装したい

フォトギャラリー †

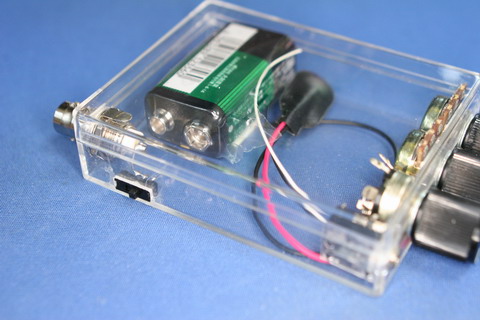

基板を組み込む前のケース †

基板は前後方向ギリギリ。VRの背と電池の寸法誤差で入らなくなるので、基板は前後を
0.5mmずつ削ってあります。パターンギリギリまで削りました。

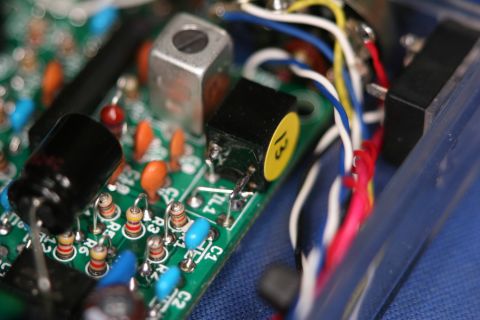

異ピッチのセラミックフィルタ †

±3KHzのセラフィル。CW用にはこれでもきついが、標準添付品とは雲泥の差。

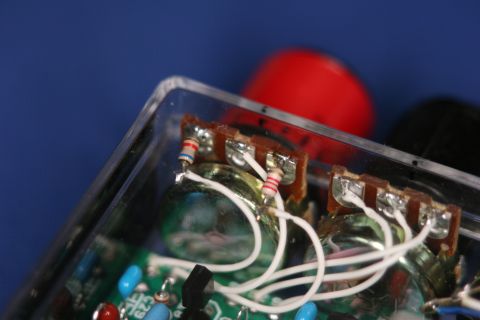

TUNE範囲を狭める †

6.8Kと2.2KをVRの両端に追加。これで6995〜7110位のTUNE範囲になります。
標準状態ではかなり広いので、サブTUNEがあってもクリチカルできついです。

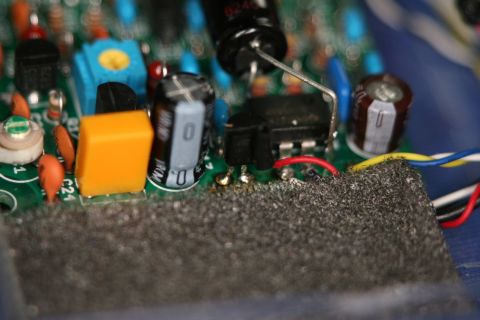

5Vレギュレータ †

低損失型REGを使用しています。低損失型なら電池電圧5.5Vくらいまで使えます。

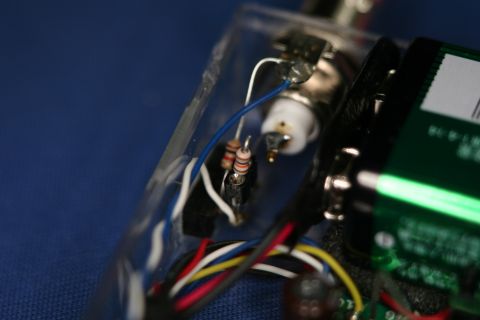

切り替え式ATT †

10Kと1Kの20dB ATT。インピーダンスマッチングは無視。
ATT-OFFは10KをSWでショートするだけ。
ホイップアンテナや数mのワイヤーをつなげるだけならATT無しでもなんとか聞こえますが、
7MHz用アンテナをつないだり、深夜になるとBCカブリが強くてNGです。ATTは必須。

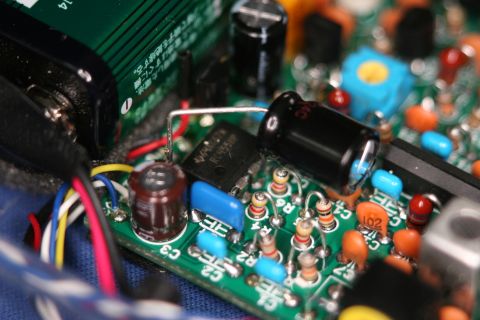

AF段発振対策の追加ケミコン †

付属の追加用100μFでは容量不足だった。マンガン電池だからだとおもう。

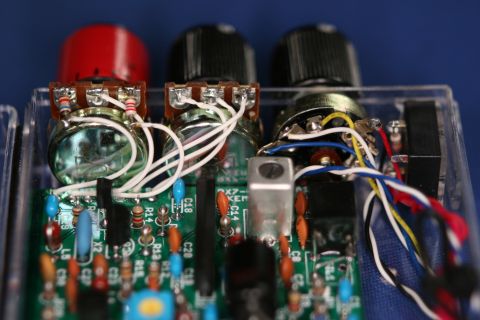

前面パネルを裏から †

蓋に当たるので、VRの足はカットしてあります。手早く半田しないとVRが熱破壊します。
