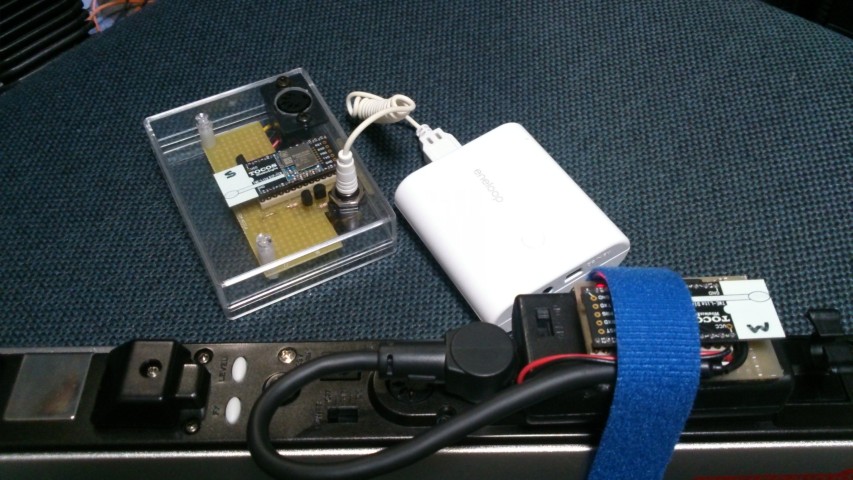

完成したところから †
Wireless MIDI 送信機 †

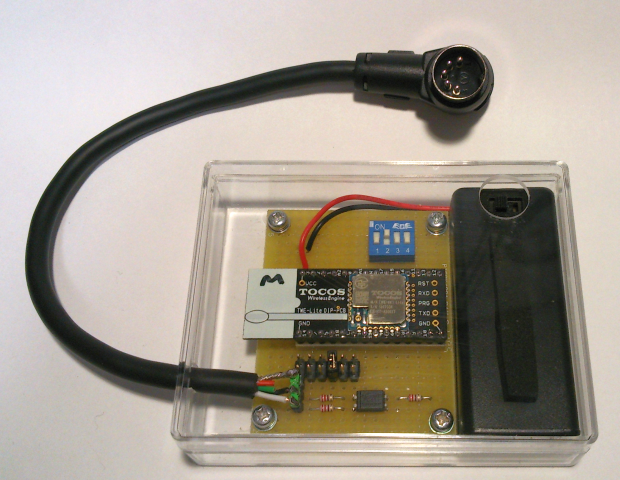

プロト１ †
プロトタイプ１です。（大きい）
※フォトカプラの型番は間違っています
- 電源：単4アルカリ×2本
- 消費電流：17mA（非演奏時）
- ジャンパーピンの役割
- 通常時は1カ所だけジャンパープラグを挿しておく（Rxライン）
- Firemware書き込みや各種設定時にはジャンパープラグを外してUSB-SERIALを挿してPCに繋ぐ
- DIP-SWの役割
- 1:RESET（ONでRESET保持）
- 2:BPS（ONで31250bps、OFFで115200bps）
- 3:PROG（ONでProgram Mode）
- 4:ID（OFFでID=0、ONでID=1）

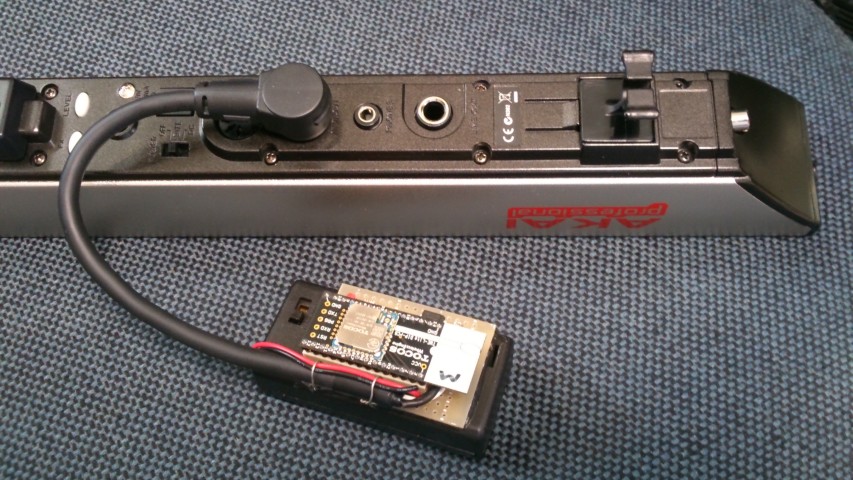

プロト２ †
プロトタイプ２です。（小さい）
- DIPスイッチと設定値書き込みピンヘッダを排除。
設定変更をするときはモジュールを抜いてジグに挿して行う。
- 単3電池×2本で動作。消費電流は20mA程度なので、連続動作は約100時間。

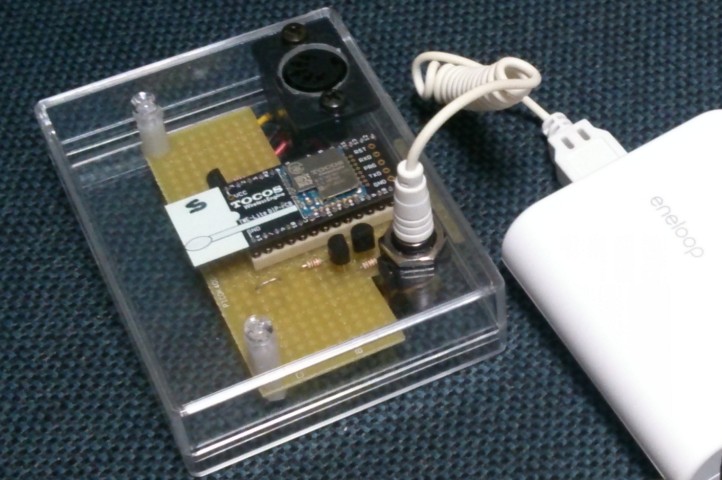

Wireless MIDI 受信機 †
Wiress MIDI Interfaceの構想 †
- TOCOS TWE-Liteを使用
- UART Firmwareを書き込んで、透過モードで動かす
- ボーレートを31250bpsにセットする
資料ページ †
主要部品 †
ZigBee ワイヤレスモジュール（TOCOS TWE-Lite） †
http://akizukidenshi.com/catalog/g/gK-07649/
3.3V LDO †
XC6202P332TB 3.3V 150mA
http://akizukidenshi.com/catalog/g/gI-03421/
開発メモ †
TOCOS TWE-Liteの設定 †
- App-uartを流し込む
- Program ModeにしてRESET→Program mode解除
- DOSアプリで流し込む(v1.2.10/JN5164)
- 115200bpsで繋いで+++を送ってインタラクティブモードに入る
- 親機・子機共：UARTボーレートの設定(コマンドb)は31250bps/8N1に設定
- 親機：論理デバイス(コマンドi)を121に設定。子機のIDはデフォルトのまま。
- Sを入力して保存
- BPS端子をGNDにして31250bpsにセット
- MIDI OUTの5Vは電源に使うには容量不足（別の電源から3.3VをLDOで供給する）

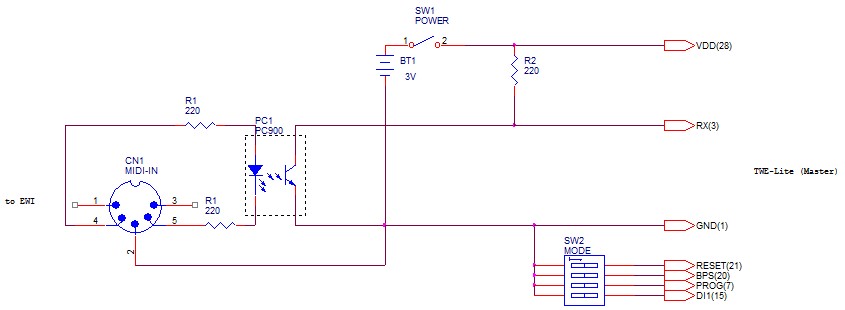

親機（EWI接続）側 †
電源 †
- MIDI OUTの5V（MIDI-4pin）から3.3V LDOで作ってみたが容量不足でダメ
- 実験は別の5Vから3.3V LDOでTWI-Liteの電源とする（最終的には9V電池かな）
- TWE-Liteが動けばいいので、電池2本の3Vでも問題なさそう。（動いている）
- 最終的に、電池2本の3Vでそのまま動かすことにした。2.3〜3.6Vが動作範囲。
入力フォトカプラ †
- PC613を使用。もう少し早いほうが良さそう。
- 入力側は220Ωを2個で標準回路
- 出力側は220ΩでVcc=3.0VにプルアップしてTWI-LiteのRXに接続

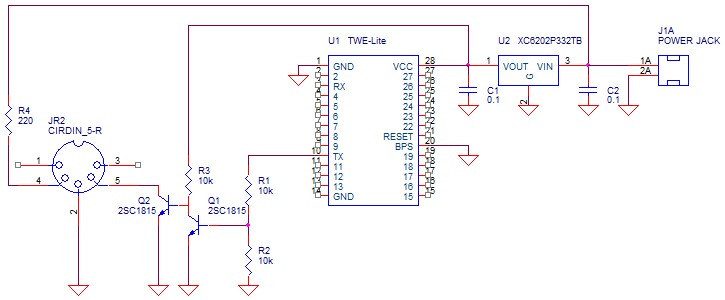

子機（音源接続）側 †
電源 †
- こちらも同様にMIDI OUTからは取れない。USBから5Vを取る手はある。
- 子機側の電源はどうにでもなるので、電子楽器で標準的な9Vが使いやすそう。
- こちらは外部MIDI機器をドライブする必要があるので、正しくは5Vで出したい。
よって、電源は電池2本の3Vではきつい。
- 最終的に、外から5Vを貰うことにした。PCのUSBからかモバブーから貰う。
内部は3.3V LDOでTWI-Liteを動かす。
MIDI-OUTはトランジスタ2個で反転×反転のオープンコレクタで出す。MIDI規格準拠。
USB-MIDIとの相性 †
- 安物I/Fは吹いたまま音階を変えるとバグる（ボボボボ・・・）
吹くのをやめると直る
- Roland UM-ONEmk2は問題ない
EWIとの通信もこちらが安定しているため、テストはRolandで進める。
- データが壊れるとGaragebandがおかしくなる事がある（再起動で直る）
演奏中に通信圏外になったり通信が不安定になると、その後の動作がめちゃくちゃになる。
ある音が出なくなるとか、バグるとか。
MIDI出力 †
- 220Ωで3.3Vにプルアップ（MIDI-4pinへ）で動いている。
- TWI-LiteのTX端子をそのまま出力（MIDI-5pinへ）
- 最終的にはTrを2個使って、MIDI-4pinは5V、MIDI-5pinはオープンコレクタで出す。
レイテンシ †
- 6.4m（DSO Quadでの観測なので精度は低いが10ms以内だろう）
- ホンモノのオシロで測り直したら、無線を介したMIDIの入出力で10〜16msだった。
- 「EWI-4000内蔵音源」と、「MIDI→Wireless→Mac（Gabegeband+IFW）→ヘッドフォン出力→アンプ」を同時に聞くとDelayを感じる。
- 聴感上のディレイは感じない。というか、わからない。
