Wiress MIDI Interfaceの構想 †
- TOCOS TWE-Liteを使用
- UART Firmwareを書き込んで、透過モードで動かす
- ボーレートを31250bpsにセットする
資料ページ †
主要部品 †

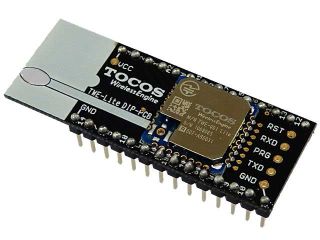

ZigBee ワイヤレスモジュール（TOCOS TWE-Lite） †
http://akizukidenshi.com/catalog/g/gK-07649/
3.3V LDO †
XC6202P332TB 3.3V 150mA
http://akizukidenshi.com/catalog/g/gI-03421/
開発メモ †
TOCOS TWE-Liteの設定 †
- App-uartを流し込む
- Program ModeにしてRESET→Program mode解除
- DOSアプリで流し込む(v1.2.10/JN5164)
- 115200bpsで繋いで+++を送ってインタラクティブモードに入る
- 親機・子機共：UARTボーレートの設定(コマンドb)は312500bps/8N1に設定
- 親機：論理デバイス(コマンドi)を121に設定。子機のIDはデフォルトのまま。
- Sを入力して保存
- BPS端子をGNDにして315200bpsにセット
- MIDI OUTの5Vは電源に使うには容量不足（別の電源から3.3VをLDOで供給する）
親機（EWI接続）側 †
電源 †
- MIDI OUTの5V（MIDI-4pin）から3.3V LDOで作ってみたが容量不足でダメ
- 実験は別の5Vから3.3V LDOでTWI-Liteの電源とする（最終的には9V電池かな）
- TWE-Liteが動けばいいので、電池2本の3Vでも問題なさそう。（動いている）
入力フォトカプラ †
- PC613を使用。もう少し早いほうが良さそう。
- 入力側は220Ωを2個で標準回路
- 出力側は220Ωで3.0VにプルアップしてTWI-LiteのRXに接続
子機（音源接続）側 †
電源 †
- こちらも同様にMIDI OUTからは取れない。USBから5Vを取る手はある。
- 子機側の電源はどうにでもなるので、電子楽器で標準的な9Vが使いやすそう。
- こちらは外部MIDI機器をドライブする必要があるので、正しくは5Vで出したい。
よって、電源は電池2本の3Vではきつい。
USB-MIDIとの相性 †
- 安物I/Fは吹いたまま音階を変えるとバグる（ボボボボ・・・）
- Roland UM-ONEmk2は問題ない
- データが壊れるとGaragebandがおかしくなる事がある（再起動で直る）
MIDI出力 †
- 220Ωで3.3Vにプルアップ（MIDI-4pinへ）で動いている。
- TWI-LiteのTX端子をそのまま出力（MIDI-5pinへ）
- 最終的にはTrを2個使って、MIDI-4pinは5V、MIDI-5pinはオープンコレクタで出す。
レイテンシ †
- 6.4m（DSO Quadでの観測なので精度は低いが10ms以内だろう）
- 遅れの違和感は全くない
