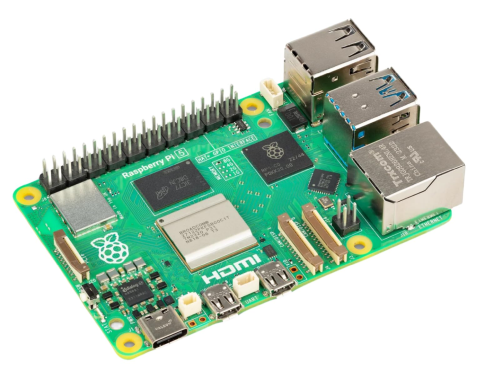

概要 †

• 公式ページ
  https://www.raspberrypi.com/products/raspberry-pi-5/
• CPU

  • Broadcom BCM2712
  • Quad Core Arm A76 2.4GHz
  • Chache：L1 512KB/core、L2/L3 2MB(shared)
• HDMI
  • 4K 60p x2
  • HDR support
  • Micro HDMI
• WiFi
  • 802.11ac
  • 2.4GHz/5GHz
• Bluetooth
  • Ver5.0、BLE
• USB
  • 3.0 x2(5Gbps)
  • 2.0 x2
• LAN
  • Gigabit Ethernet(POE)
• MIPI
• 4-lane CSI/DSI x2
  • PCIe
  • ver2.0 x1
• Power Supply
  • USB-C 5V/5A(専用ACアダプタ)
• Other
  • RaspberryPi Standard GPIO(40pin)
  • RTC(w/External Battery)
  • Power Button

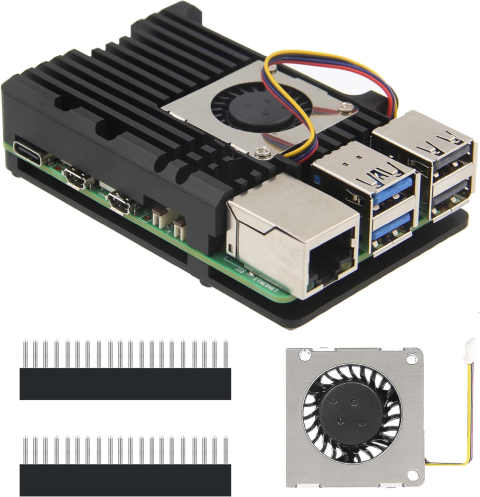

ヒートシンクケース †

• 組み立てについて
  • 付属の説明をよく読むこと
  • CPUにはクッションは貼らず、銅板とサーマルグリスを使う
  • DRAM(CPUの上の横長のチップ)は付属の1mm厚クッションでは接触しない
    1.5mmのクッションが適合した（手持ちを使用）
• ファンの動作
  • CPU温度が50度になると回りだす
  • 温度によって回転数が変わる
  • デスクトップ状態でWebブラウザにGoogleニュースを表示させているくらいではファンは回らないです

消費電流 †

• 指定は5V 5Aの電源です
  • USB-C PDでは5V 3Aが最大なので、専用のACアダプタが必要
  • 5V 3Aでも動かせる（ただし、USB-Aで使える電力に制限が発生する）
• FHDモニター、キーボード＆マウス、デスクトップ表示のみでの消費電流
  • 起動時に1.1A程度
  • 起動完了後は0.8A程度（たまに1.1Aに跳ね上がる）
  • Ankerの10ポートACアダプタでは動いている（各ポート2.4A定格）
    https://www.amazon.co.jp/gp/product/B00YS3ZYWY/
