繋ぎ方 †

MODULE	CPU
VCC	5V
3.3V	-
FLT	GND
DMP	GND
SCL	GND
BCK	I2S BCK GP-18
DIN	I2S DOUT GP-21
LCK	I2S LRCK GP-19
FMT	GND
XMT	3.3V

config.sys †

dtoverlay=hifiberry-dac

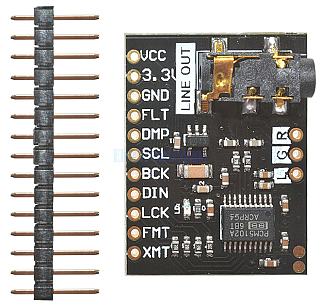

Module †

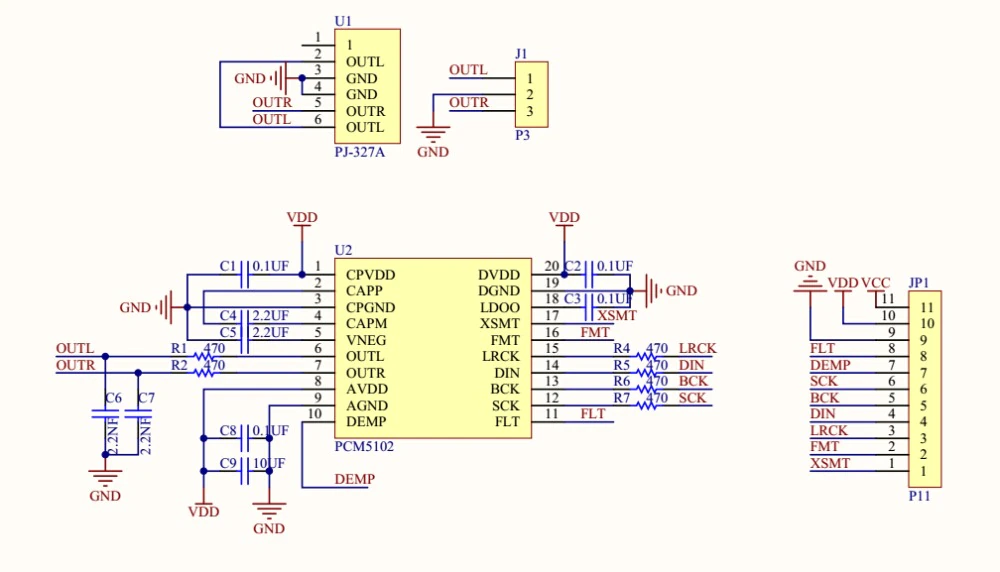

Schematic †
