G5RVとは†

英国のHAMであるG5RV Louis Varneyが開発したアンテナ。
水平部エレメントと平行フィーダー部で共振させる。
インピーダンスはバンドによって変化するため、アンテナカップラーが必須。

基本設計†


フィーダー部の電気長(リボンフィーダーを使う場合は82%の速度係数を考慮する)と水平エレメント部の長さの合計が、使用周波数の1/4λの奇数倍にならない条件で動作(電波が乗る)する。
30mバンドはうまく動作しない。このバンドだけ、1/4λの原則に近いためだと思われる。

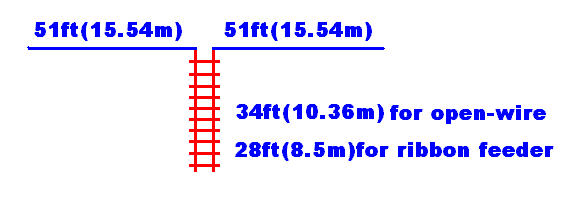

80m~10m†

40m~10m (HALF SIZE)†

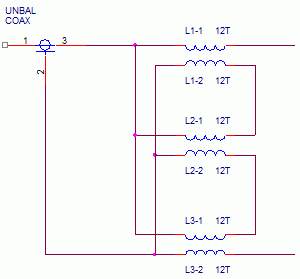

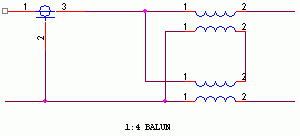

Tips†

クリエイト730V-1を改造する†
