ITTキャノン XLRコネクタ †

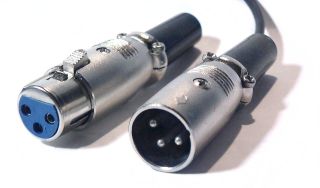

左：XLR3-11、右：XLR3-12

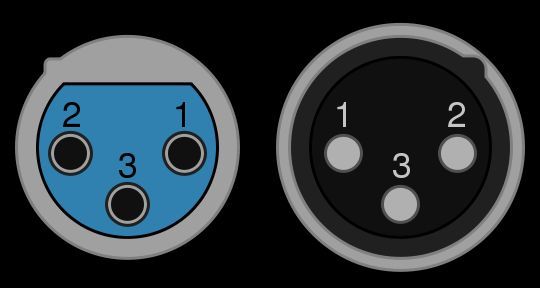

ピンの仕様 †

1番：GND
2番：HOT
3番：COLD

アンバランスに繋ぐ場合 †

HOT 2番−−−SIG
GND 1番−・−GND
CLD 3番−┘
